可按需求定制
产品参数：

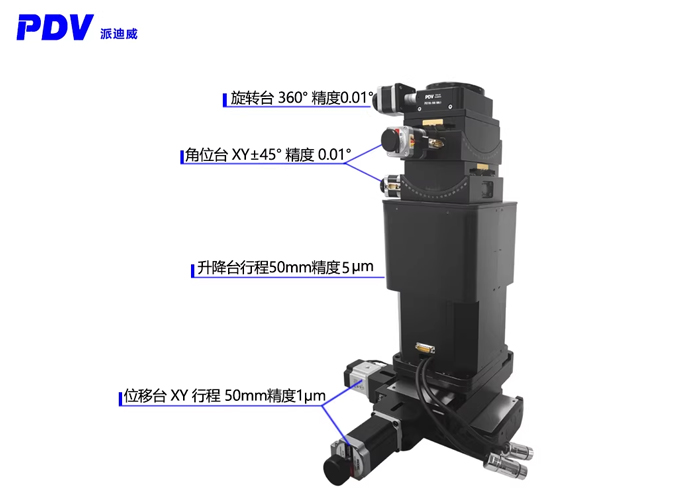

| 型号 | GDZ-616M | |
| 旋转台参数 | ||
| 结构描述 | 角度范围 | 360° |
| 台面尺寸 | φ100mm | |
| 传动比 | 180:1 90:1 | |
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 导轨形弎 | 轴承 | |
| 步进电机(1.80) | 42BYG | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 中心承载 | 45kg | |
| 重量 | 1.7kg | |
| 精度描述 | 分辨率 | 0.01°(无细分) 0.0005°=1.8(20细分) |
| 精度 | 0.01° | |
| 端跳精度 | 15μ | |
| 空回 | 0.005°=18” | |
| 偏心 | 5μ | |
| 丢步 | 0.005°=18” | |
| 平行度 | 80μ | |
| 角位台参数 | ||
| 台面尺寸 | 120×120mm | |
| 摆动范围 | ±45° | |
| 传动比 | 1:222 | |
| 主要材质 | 铝合金 | |
| 导轨形式 | 十字交叉导轨 | |
| 最大移动速度 | 9°/sec | |
| 精度 | 0.01° | |
| 摆动中心精度 | 0.1mm | |
| 摆动中心高 | 40mm | |
| 极限位置传感器 | 有 | |
| 原点传感器 | 有 | |
| 接头 | DB15串口(母头) | |
| 马达 | 无 | |
| 步距角 | 1.8° | |
| 输入电压 | 24V | |
| 负载 | 20kg | |
| 净重 | 4.3kg | |
| 升降台参数 | ||
| 行程(mm) | 50 | |
| 螺杆导程(mm) | 0.794 | |
| 精度(μm) | 0.3μm | |
| 直线度(um) | 15 | |
| 分辦率(μm) | 0.1(光栅尺) | |
| 最小步距(μm) | 0.5 | |
| 最大负载(Kg） | 50 | |
| 控制方式 | 闭环 | |
| 自重(Kg) | 3 | |
| 额定电流（A） | 1.3 | |
| 平移台参数 | ||
| 结构参数 | 行程 | 50mm |
| 台面尺寸 | 150×150mm | |
| 螺杆规袼 | 高精密滚珠螺杆(导程5mm) | |
| 导轨 | 高精密线性滑块导轨 | |
| 步进电机(1.8°) | STP-57D3016 | |
| 主体材料 | 铝合金/不锈钢 | |
| 表面处理 | 阳极氧化发黑 | |
| 台面负载 | 20kg | |
| 重量 | 2.8kg | |
| 精度参数 | 分辦率 | 20μ(无细分) 1μ(20细分) |
| 速度 | 40mm/sec | |
| 重复定位精度 | 1μ | |
| 定位精度（选配光柵） | 3μ | |
| 直线度 | 3μ | |
| 运动平行度 | 10μ | |
| 俯仰 | 25” | |
| 偏摆 | 20” | |
| 回程间隙 | 2μ | |
| 丢步运动 | 1μ | |
| 附件描述 | 可加装失电制动功能（Z） | |
| 可加装光栅尺（G） | ||
| 可换装伺服电机(D) | ||
| 可加装防尘罩（F） | ||
产品尺寸:
注意事项:
我们很高兴你能和我们合作。为了节省你的时间，在选择产品时，请查看参数或与我们的销售沟通，避免你购买的产品，因参数与你的使用要求不一致，耽误你的工期进度。我们再次感谢你的支持。
