产品参数 为电性能参数

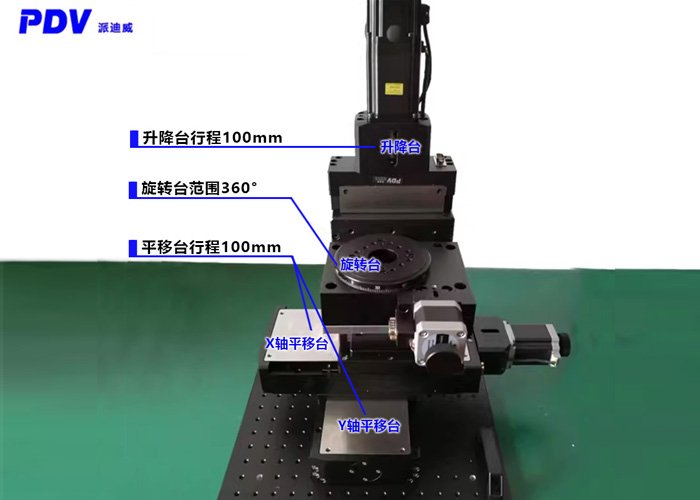

产品型号 | PT-GD150-100 | PX110-100H | ||
结 构 描 述 | 行程 | 100mm | 角度范围 | 360° |
台面尺寸 | 150mm×150mm | 台面尺寸 | φ100mm | |
螺杆规格 | 高精密滚珠螺杆（导程4mm） | 传动比 | 180∶1 | |
导轨 | 高精密线性滑块导轨 | 驱动机构 | 蜗轮和蜗杆机构 | |
步进电机（1.8°） | STP-57D3016 | 导轨形式 | 轴承 | |
主体材料 | 铝合金/不锈钢 | 步进电机(1.8°) | 42BYG | |
表面处理 | 阳极氧化发黑 | 主体材料 | 铝合金 | |
台面承载 | 20kg | 表面处理 | 阳极氧化发黑 | |
重量 | 3.4kg | 中心承载 | 20kg | |
精 度 描 述 | 分辨率 | 20μ（无细分） | 重量 | 3kg |
1μ（20细分） | 分辨率 | 0.01°（无细分）0.0005°=1.8″（20细分） | ||
速度 | 40mm/sec | 速度 | 10度/秒 | |
重复定位精度 | 1μ | 重复定位精度 | 0.01°=36″ | |
定位精度（选配光栅） | 3μ | 绝对定位精度 | 0.02°=72″ | |
直线度 | 3μ | 端跳精度 | 25μ | |
运动平行度 | 10μ | 空回 | 0.01°=36″ | |
俯仰 | 25″ | 偏心 | 15μ | |
偏摆 | 20″ | 丢步 | 0.01°=36″ | |
回程间隙 | 2μ | 平行度 | 80μ | |
丢步运动 | 1μ | 导轨形式 | 轴承 | |
附 件 描 述 | 可加装失电制动功能（Z） | —— | ||
可加装光栅尺（G） | —— | |||
可换装伺服电机（D） | —— | |||
可加装防尘罩（F） | —— | |||
